電子潔凈室氣壓規定及控制篇

2016-06-01 03:06:30 作者：admin 出處：科瓦特

對于大部分電子行業潔凈空間，為了控制一定的潔凈度，需要防止外界污染侵入，所以要保持

內部的壓力（靜壓）高于外部的壓力（靜壓）。這樣外界的污染就不會侵入室內。其中壓力差的維

持一般應符合以下原則：

潔凈廠房

1 潔凈空間的壓力要高于非潔凈空間的壓力。

2.潔凈度級別高的空間的壓力要高于相鄰的潔凈度級別低的空間的壓力。

壓力差的維持依靠新風量，這個新風量要能補償在這一壓力差下從縫隙漏泄掉的風量。所以壓力差的物理

意義就是漏泄（或滲透）風量通過潔凈室的各種縫隙時的阻力。

潔凈室中的氣流速度規定：

這里要討論的氣流速度是指潔凈室內的氣流速度，在其他潔凈空間中的氣流速度在討論具體設備時再說

明。對于亂流潔凈室由于主主要靠空氣的稀釋作用來減輕室內污染的程度，所以主要用換氣次數這一概

念，而不直接用速度的概念，不過對室內氣流速度也有如下要求；

(1)送風口出口氣流速度不宜太大，和單純空調房間相比，要求速度衰減更快，擴散角度更大。

(2)吹過水平面的氣流速度（例如側送時回流速度）不宜太大，以免吹起表面微粒重返氣流，而造成再污

染，這一速度一般不宜大干0.2m/s。

對于平行流潔凈室《習慣上稱層流潔凈室），由于主要靠氣流的“活塞打擠壓作用排除行染，所以截面上的

速度就是非常重要的指標。過去都參考美國20gB標準，采用0.45m/s．但人們也都了解到這樣大速度所需

要的通風量是極大的，為了節能，也都在探求降低速一風速的可行性。

潔凈室設計標準圖

在我國，《空氣潔凈技術措施》和<潔凈廠房設計規范））都是這樣規定的

垂直平行流（層流）潔凈室≥0.25m/s

層流潔凈室示意圖

水平平行流（層流）潔凈室≥0.35 m/s

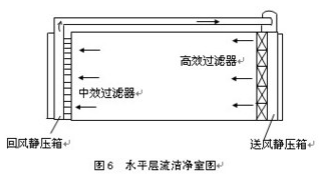

潔凈室水平層流示意圖
